이 글에서는 풍력 터빈이 어떻게 바람의 운동 에너지를 전기로 변환하는지, 블레이드의 수, 높이, 속도 등 주요 설계 요소의 이유를 설명합니다.

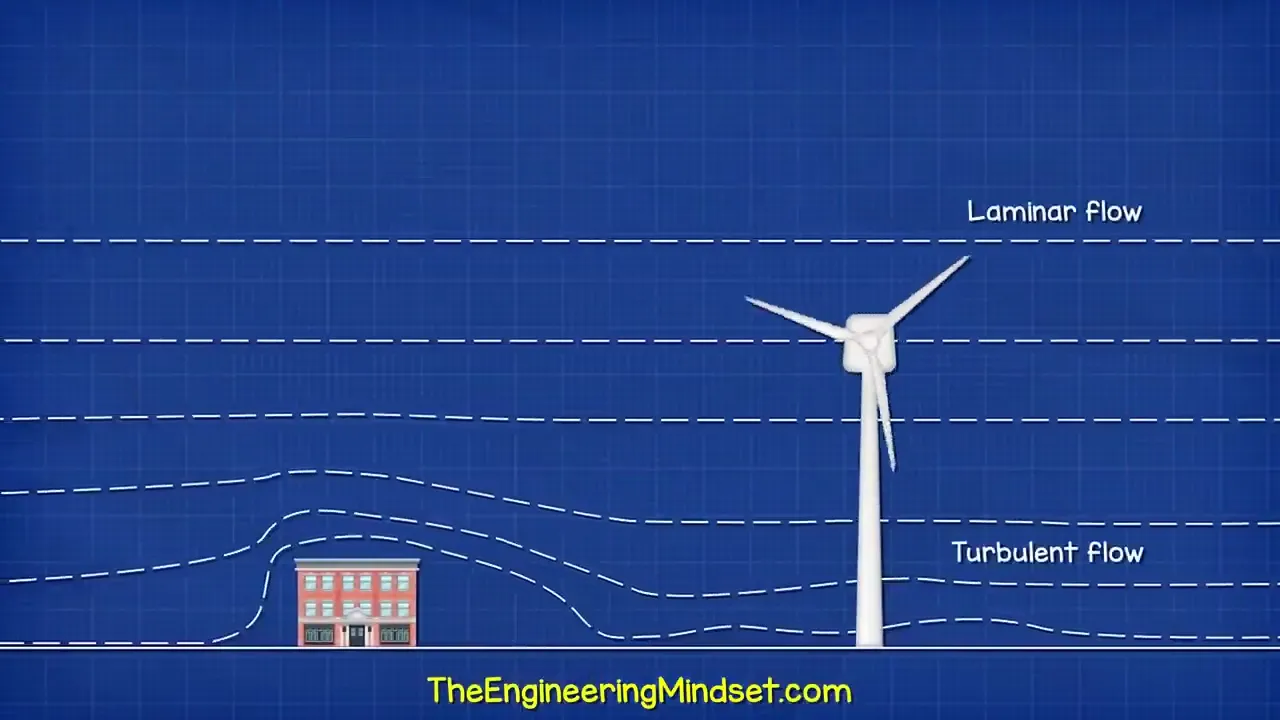

•풍력 터빈은 바람의 운동 에너지를 기계적 에너지로, 이를 다시 전기 에너지로 변환합니다.•작은 터빈은 LED를 켜고, 중간 크기는 가정용, 대형 터빈은 마을 전체에 전력을 공급합니다.•DC 모터의 축을 돌리면 전압이 발생하는 원리를 이용합니다.•바람 속도는 높이 올라갈수록 증가하고 난류가 적어지며, 블레이드가 클수록 더 많은 에너지를 포착합니다.•대형 터빈은 운송이 어려워 주로 해상에 설치되지만, 육상 설치가 더 저렴하고 쉽습니다.블레이드의 공기역학과 각도 제어 ⏱ 6:53

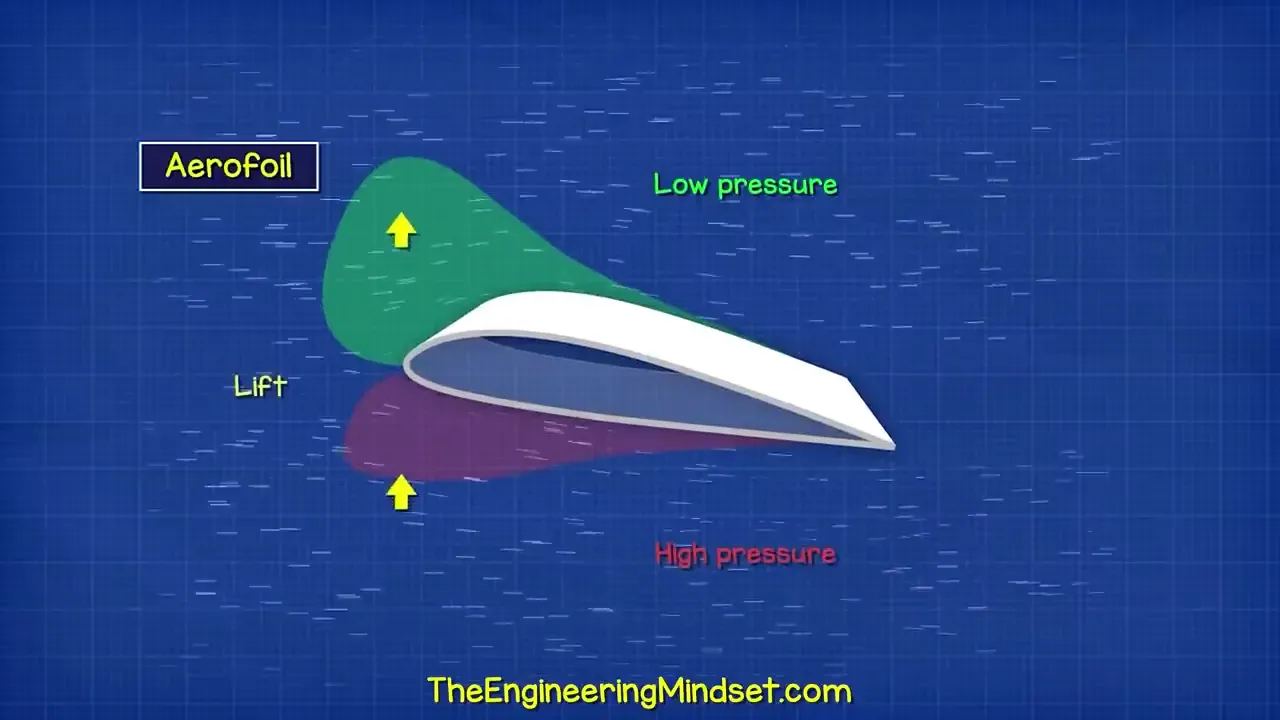

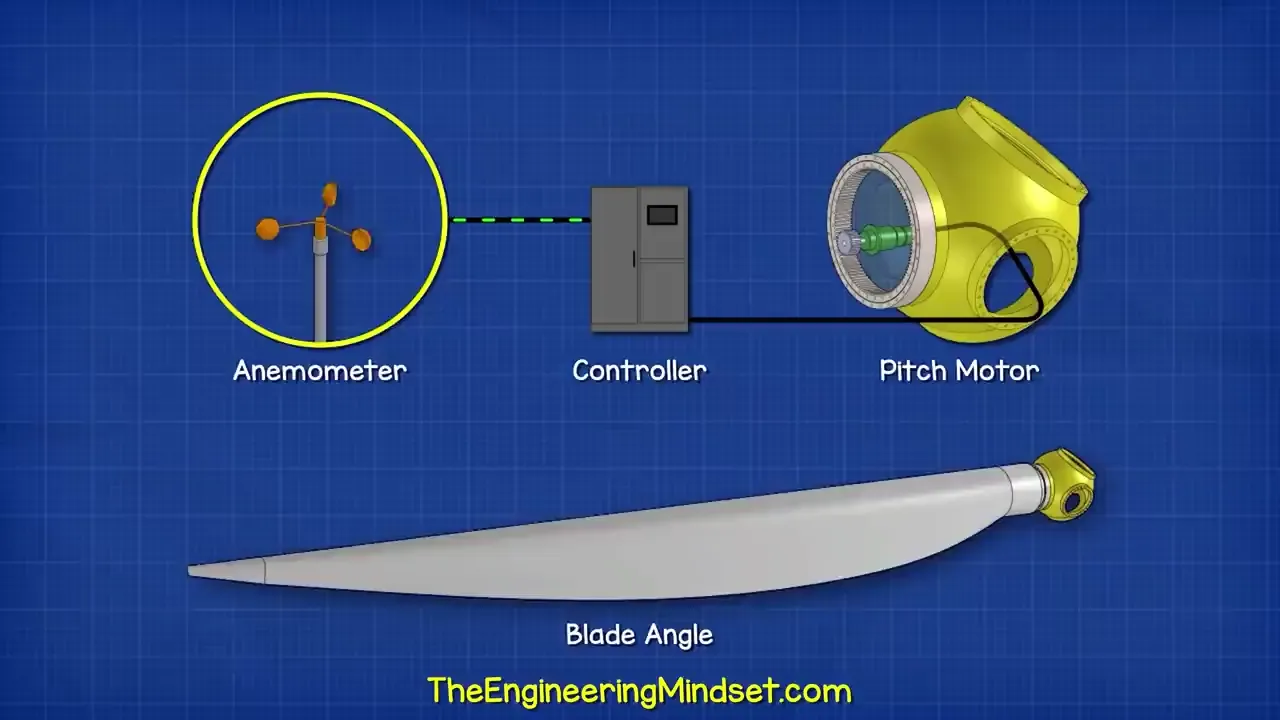

•블레이드는 강화 유리 섬유로 만들어져 강하고 가벼우며, 길어질수록 더 많은 바람 에너지를 포착합니다.•블레이드는 에어포일 형태로, 길이에 따라 모양이 변하고 비틀려 공기역학 효율을 높입니다.•받음각이 증가하면 양력이 커지지만, 임계점을 넘으면 흐름이 분리되어 항력이 증가합니다.•블레이드를 바람에 수직으로 두면 항력만 발생하여 회전하지 않고, 평행하면 양력이 거의 없습니다.•발전기 정격(예: 2MW)을 초과하지 않도록 블레이드 각도를 조절하여 회전 속도를 제어합니다.•풍속이 너무 높으면 블레이드를 기울여 발전을 멈추고 브레이크를 작동합니다(차단 속도).•블레이드 1개: 느리고 불안정하며 자체 시동 불가, 전압 낮음.•블레이드 2개: 자체 시동 가능, 안정적, 더 높은 전압.•블레이드 3개: 전압이 약간 더 높고, 멈추기 어렵고, 비용이 가장 저렴하여 최적.•블레이드 4,5개: 전압이 약간 더 높지만 비용 증가.•블레이드 6개: 전압이 감소하고 멈추기 매우 어려움.•대형 터빈은 느리게 회전하지만 블레이드 끝단 속도가 매우 빨라 음속을 넘으면 충격파와 파손 위험이 있습니다.•기어박스가 회전 속도를 높여 50/60Hz 전력을 생산합니다.요(yaw) 시스템과 방향 제어 ⏱ 12:15

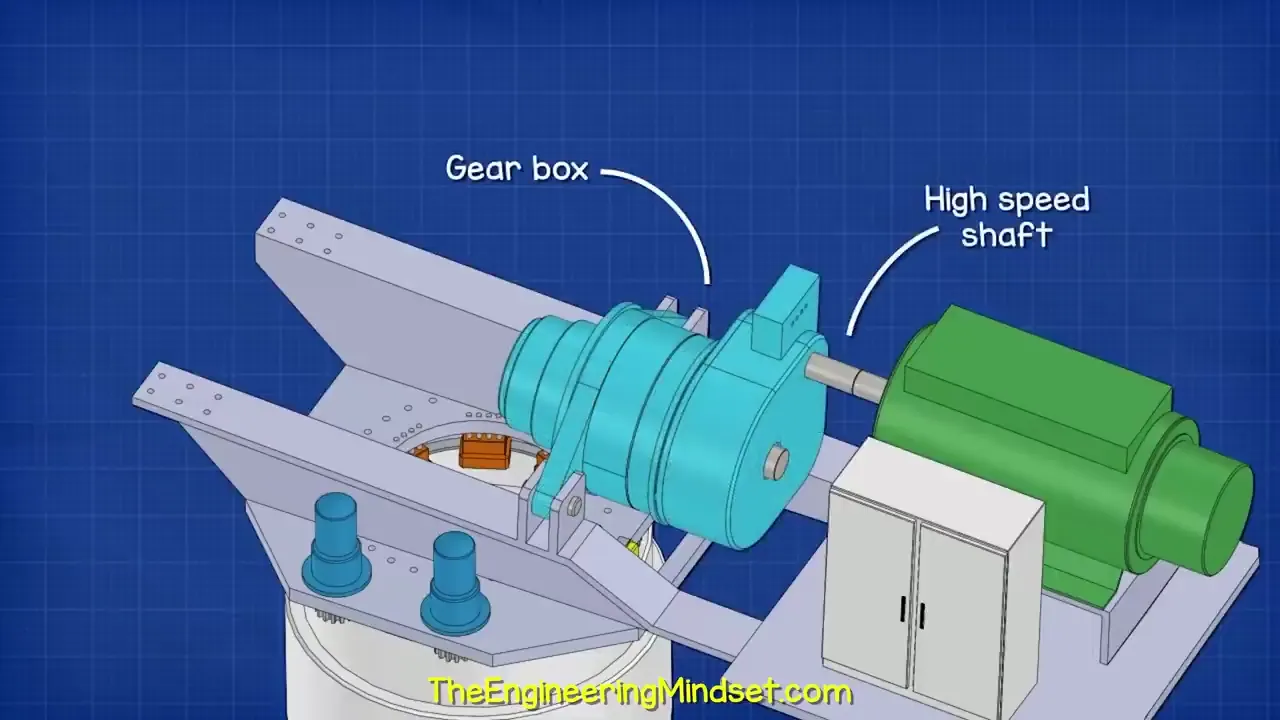

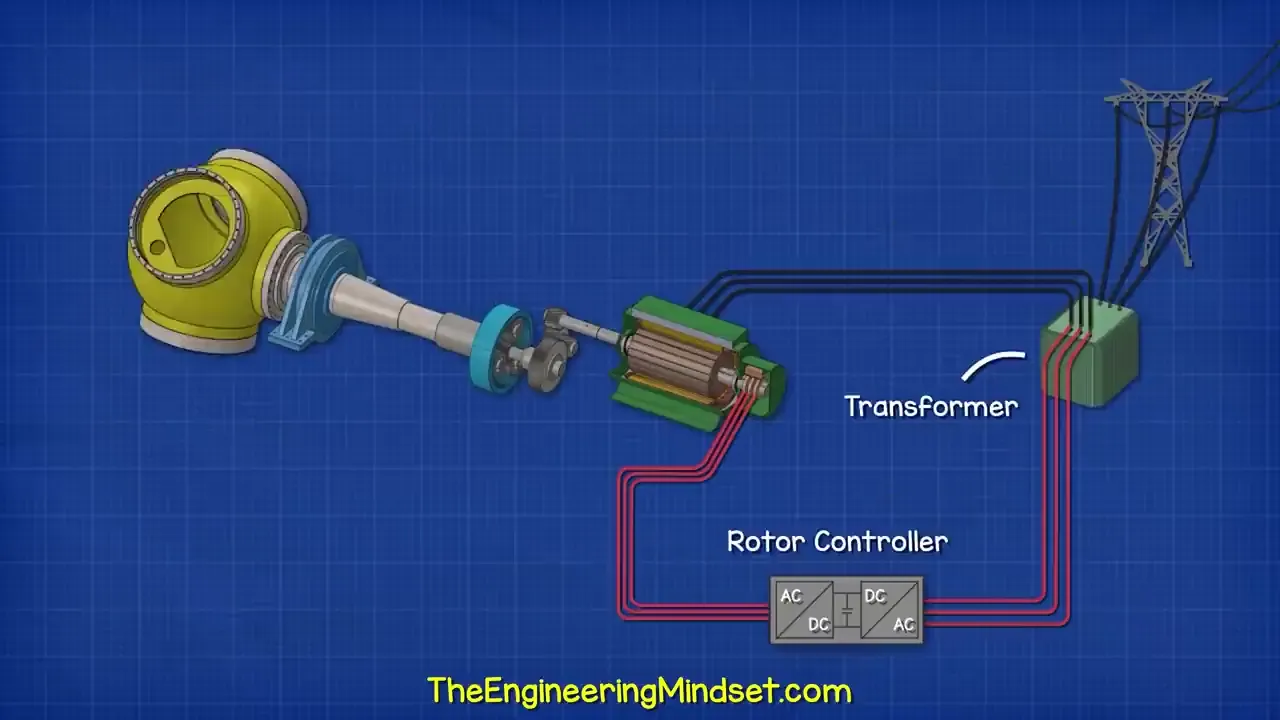

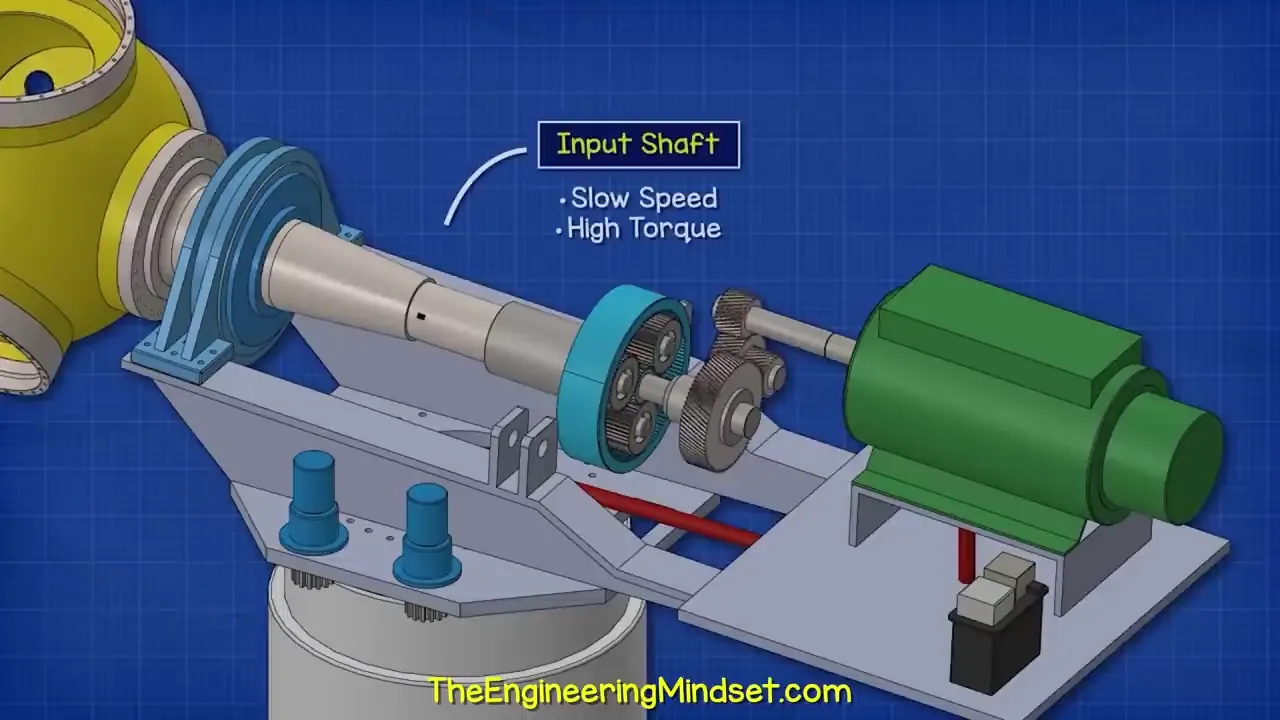

•소형 터빈은 꼬리 날개(tail fin)로 바람 방향을 정렬하지만, 대형 터빈은 풍향계와 컴퓨터 제어 모터를 사용합니다.•대형 터빈의 꼬리 날개는 너무 커져서 무게가 많이 나가고, 난류에서 통제되지 않는 힘이 발생하므로 사용하지 않습니다.•나셀(nacelle)이 회전할 때 전력 케이블이 꼬이는 것을 방지하기 위해 인코더가 회전 각도를 추적하고, 필요하면 반대 방향으로 회전합니다.•소형 터빈은 슬립 링을 사용하지만, 대형 터빈은 더 저렴하고 안전하게 케이블을 사용합니다.•대형 터빈은 주로 이중 급전 유도 발전기(DFIG)를 사용하며, 소형은 3상 브러시리스 모터나 DC 발전기를 사용합니다.•DFIG는 회전자에 3상 교류를 공급하여 회전 자기장을 만들고, 고정자에 전압을 유도합니다.•회전자 속도가 변해도 제어기가 주파수를 조정하여 60Hz 출력을 유지합니다.•예: 회전자 속도 1600RPM(53.33Hz) → 6.67Hz 보충; 2000RPM(66.67Hz) → 역방향 6.67Hz 감소; 1800RPM(60Hz) → 직류(0Hz) 사용.•기어박스는 3단(유성 기어 + 2단 스퍼 기어)으로, 입력 18RPM을 출력 1800RPM으로 변환합니다.주요 내용
•풍력 터빈은 바람의 운동 에너지를 기계적 에너지로, 다시 전기 에너지로 변환합니다.•블레이드 3개는 비용 대비 효율이 가장 좋아 대형 터빈의 표준입니다.•블레이드 각도 조절(pitch control)로 발전량을 제어하고 과속을 방지합니다.•대형 터빈은 풍향계와 컴퓨터로 나셀 방향을 제어하며, 케이블 꼬임을 방지합니다.•이중 급전 유도 발전기는 회전자 속도 변동에도 일정한 주파수(50/60Hz)를 출력합니다.결론
이상으로 풍력 터빈의 작동 원리와 주요 설계 요소를 살펴보았습니다. 더 자세한 내용은 관련 영상을 참고하세요.
